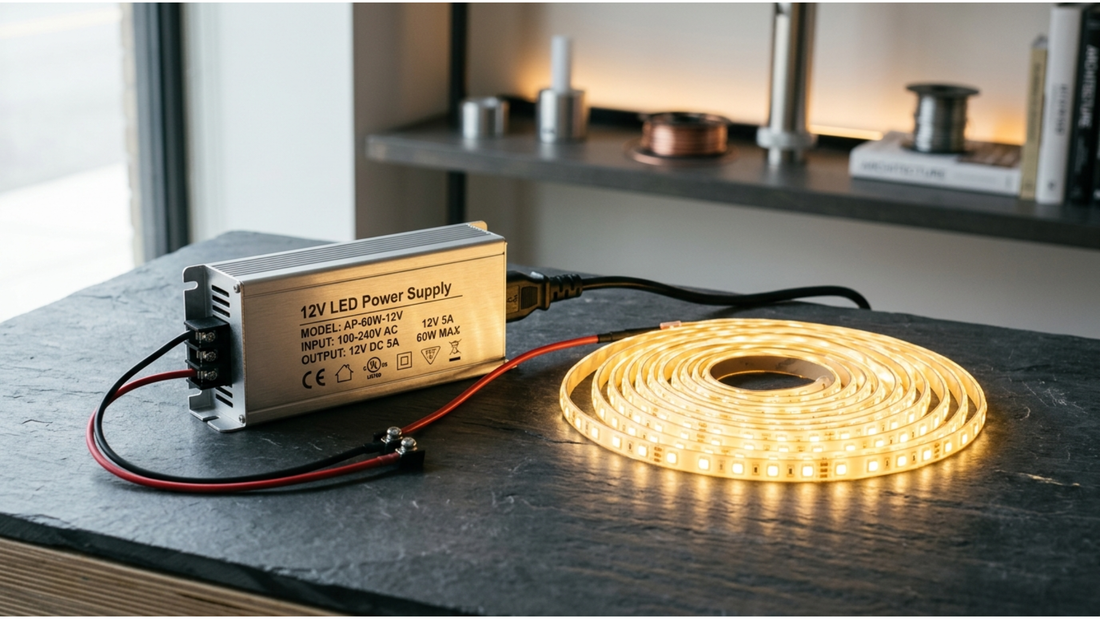

Transformateur LED 220V 12V : comment choisir la bonne alimentation pour vos LED ?
Installer un ruban lumineux sous un meuble de cuisine, des spots encastrés dans une salle d'eau ou un éclairage architectural dans un salon transforme instantanément l'atmosphère de votre intérieur. Pourtant, une erreur fatale guette fréquemment les particuliers lors de leur premier aménagement : tenter de raccorder directement un luminaire 12V sur le secteur 230V.
Les puces semi-conductrices qui composent les diodes électroluminescentes fonctionnent exclusivement sous une très basse tension continue. Raccordées sans intermédiaire aux 230 Volts alternatifs de votre prise murale, elles sont détruites en une fraction de seconde par surtension, avec un risque réel d'arc électrique et d'incendie.
Pour alimenter vos luminaires en toute quiétude, le composant pivot de votre circuit est le transformateur 220V 12V (aussi qualifié d'alimentation LED stabilisée). Son rôle fondamental est d'abaisser la haute tension alternative du réseau pour la convertir en une Très Basse Tension de Sécurité (TBTS) continue de 12 Volts, parfaitement lissée et régulée.
comment choisir son transformateur LED 220V 12V ?Pour choisir un transformateur LED 220V 12V, vérifiez d'abord la tension de sortie exacte (12V DC continu), la puissance totale cumulée de vos LED en Watts, le type de courant demandé (AC ou DC), l'indice IP d'étanchéité et l'environnement d'installation. Prévoyez systématiquement une marge de puissance de 20 % à 25 % adaptée au produit plutôt que de faire fonctionner l'alimentation constamment à sa limite.
Transformateur 220V 12V ou 12V 220V : quelle différence ?
Ces deux désignations partagent les mêmes valeurs nominales mais désignent des appareils aux fonctions strictement opposées :
220V / 230V → 12V (Votre besoin actuel)
Transformateur abaisseur / Alimentation LED
Branché sur le secteur 230V de votre habitation, il abaisse la tension pour alimenter en toute sécurité vos rubans LED, bandeaux et ampoules 12V.
12V → 220V / 230V (Usage nomade)
Convertisseur / Onduleur élévateur (Inverter)
Connecté à une batterie 12V (voiture, camping-car, solaire), il génère du 230V alternatif pour brancher un ordinateur portable ou du petit électroménager.
Nos meilleures ventes de transformateurs LED
Driver LED 300mA 1-3W DC 3-12V | Alimentation Courant Constant
Voir les alimentations

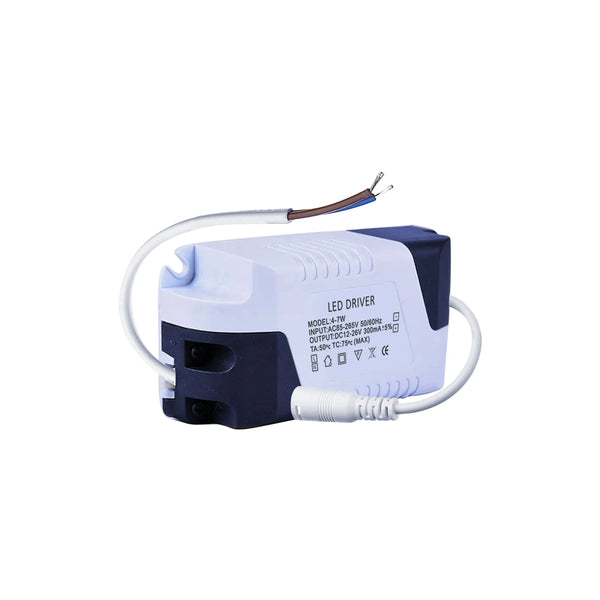

LEDSone Alimentation à courant constant 4-7W DC 12-26V 300mAmp
Voir les alimentations

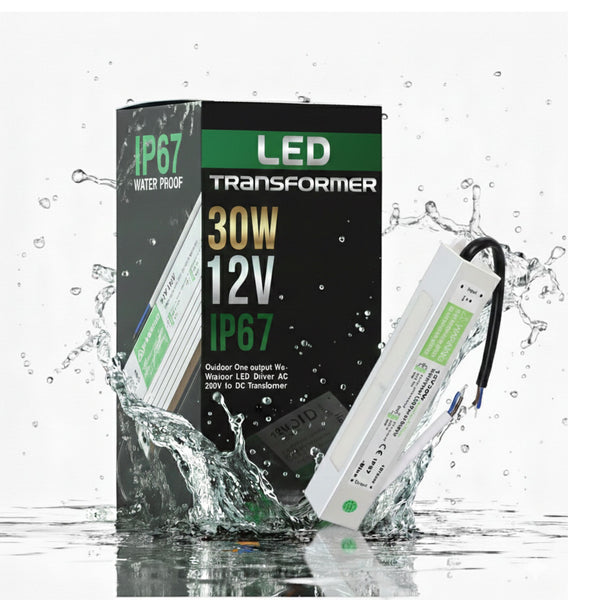

Transformateur LED 12V 30W IP67 Étanche - Extérieur & Terrasse
Voir les alimentations

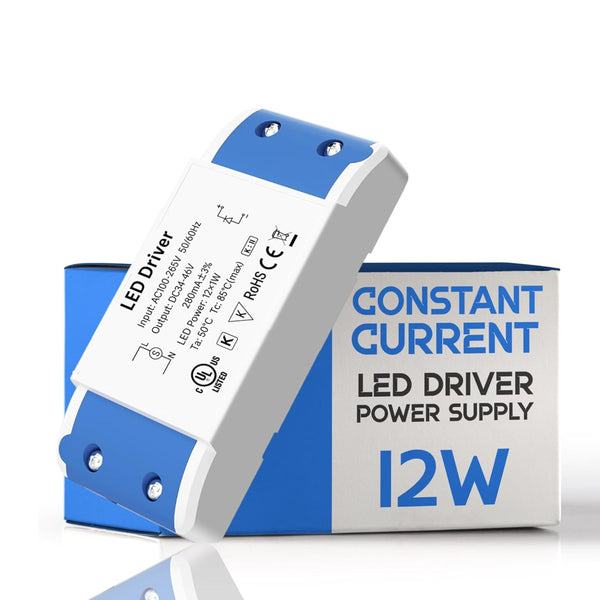

Transformateur d'alimentation 12 W LED à courant constant DC 34-46V 240 mA
Voir les alimentations
Qu'est-ce qu'un transformateur LED 220V 12V ?
Un transformateur LED 220V 12V est un convertisseur d'énergie électrotechnique conçu pour faire le pont entre l'installation électrique générale et les luminaires basse tension. Il se caractérise par :
- Une entrée secteur standard : compatible avec le courant alternatif du réseau national français (220V à 240V AC, fréquence 50 Hz).
- Une sortie basse tension sécurisée : délivrant une Très Basse Tension de Sécurité (TBTS) calibrée à 12 Volts, sans danger d'électrocution pour l'humain en cas de contact accidentel.
Transformateur magnétique, alimentation électronique et driver : décryptage
Le vocabulaire de l'éclairage peut prêter à confusion. Il convient de bien distinguer les technologies existantes :
Transformateur ferromagnétique
Bobinage en cuivre lourd délivrant du courant alternatif (12V AC). Conçu pour les anciennes lampes halogènes, il provoque des scintillements destructeurs sur les rubans LED.
Alimentation électronique (12V DC)
Technologie à découpage moderne avec redresseur et filtrage intégré. Elle délivre un 12V continu pur, parfait pour 99 % des rubans et luminaires LED domestiques.
Driver à courant constant
Régule les ampères (ex: 350mA ou 700mA constants) avec une tension variable. Réservé aux spots architecturaux spécifiques branchés en série.
Pour explorer en profondeur le fonctionnement interne, consultez également notre guide sur les transformateurs LED.
Comment fonctionne un transformateur 220V 12V ?
Le fonctionnement d'une alimentation LED 12V moderne repose sur un cycle électronique en quatre temps :
- Filtrage et protection d'entrée : des varistances et filtres EMI absorbent les pointes de tension et éliminent les bruits parasites générés sur le réseau 230V.
- Redressement alternatif / continu : un pont de Graetz (pont de diodes) transforme l'onde sinusoïdale 230V alternative en un signal continu pulsé.
- Découpage à haute fréquence : des transistors de puissance découpent le courant à plusieurs dizaines de kilohertz (kHz), permettant un rendement énergétique élevé (supérieur à 88 %).
- Stabilisation et régulation 12V DC : des condensateurs et une boucle de rétroaction opto-électronique maintiennent la tension rigoureusement à 12,0 Volts, quelle que soit la variation de charge.
Loi électrique fondamentale : La puissance fournie en Watts découle du produit de la tension par le courant : Puissance (W) = Tension (12V) × Courant (A). Une alimentation 12V de 60W délivre ainsi un courant maximal de 60 ÷ 12 = 5 Ampères.
Tableau comparatif des types d'alimentations LED
| Modèle / Gamme | Type / Construction | Tension | Puissance | Indice IP | Dissipation / Refroidissement | Gradation (Dim) | Emplacement idéal | Action |
|---|---|---|---|---|---|---|---|---|
| Alimentation Slim Extra-Plate IP20 | Profil aluminium extra-fin | 12V DC | 24W à 150W | IP20 | Dissipation passive silencieuse | Non | Gorges lumineuses, corniches, meubles hauts | Voir les modèles |
| Transformateur Industriel Grillagé | Boîtier métallique ajouré avec bornier à vis | 12V DC | 60W à 400W | IP20 | Aération perforée / ventilateur dès 250W | Non — potentiomètre d'ajustement de tension ±10% | Tableaux électriques, placards techniques, ateliers | Voir les modèles |
| Alimentation Dimmable Triac 12V | Boîtier compact profilé | 12V DC | 30W à 150W | IP20 | Convection naturelle 100% silencieuse | Oui — coupure de phase début/fin | Éclairage d'ambiance avec interrupteur variateur mural standard | Voir les modèles |
| Alimentation Étanche Résinée IP67 | Corps aluminium étanche scellé en résine | 12V DC | 30W à 300W | IP67 | Transfert thermique haute efficacité par résine | Modèles spécifiques disponibles | Jardin, terrasses, façades, salles de bain (Volumes 1 & 2) | Voir les modèles |
| Transformateur Compact Prise Murale (Desktop) | Boîtier plastique avec fiche Jack 5,5/2,1 mm | 12V DC | 12W à 60W | IP20 | Boîtier fermé scellé | Non — variateur en aval possible | Installation plug & play rapide, bureau, vitrine | Voir les modèles |
Transformateur 220V 12V : quel type choisir selon votre installation ?
| Besoin / Environnement | Solution technique | Indice IP requis |
|---|---|---|
| Intérieur sec (salon, chambre, meubles) | Alimentation compacte ou format Slim en aluminium | IP20 |
| Environnement plus exposé (cuisine, cellier) | Boîtier semi-étanche résistant aux projections d'eau | IP44 / IP45 |
| Extérieur ou pièce d'eau (terrasse, SDB) | Corps étanche scellé dans de la résine isolante | IP67 |
| Ruban LED 12V classique (< 5 mètres) | Alimentation 12V DC à tension constante stabilisée | Selon pièce |
| Installation nécessitant 24V (grandes longueurs) | Transformateur 24V DC (courant réduit de moitié) | 24V DC dédié |
| Installation 5V (USB ou micro-LED) | Alimentation 5V régulée pour modules électroniques | 5V DC dédié |
Quel transformateur LED choisir chez LEDSone ?
Accédez directement à nos gammes professionnelles pour trouver l'alimentation idéale avec livraison rapide :

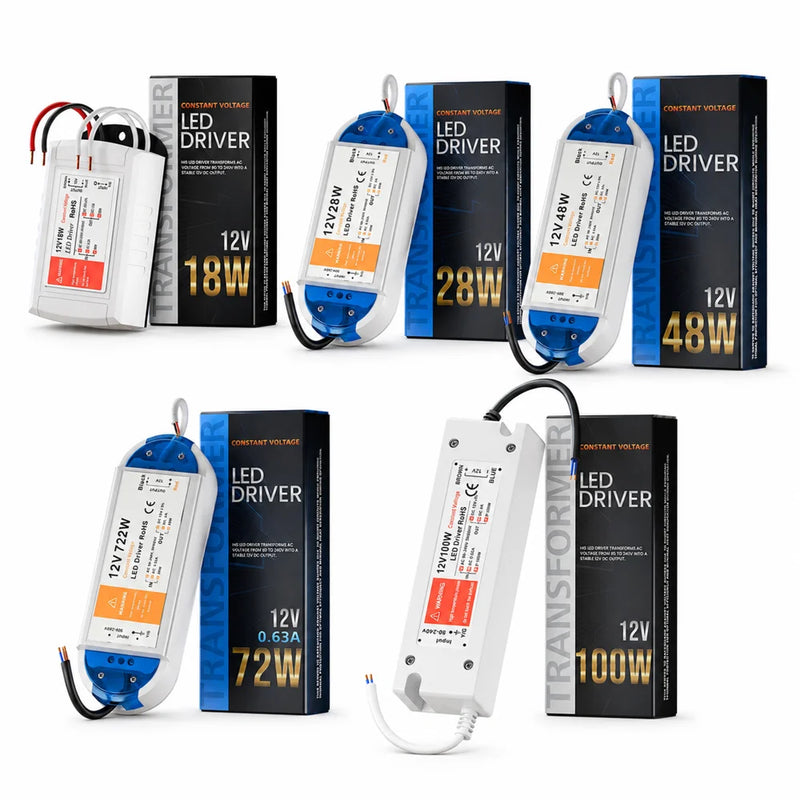

Transformateurs LED 12V
Le choix privilégié pour vos rubans LED flexibles, bandeaux de cuisine et spots 12V DC basse tension.
Voir la collection 12V

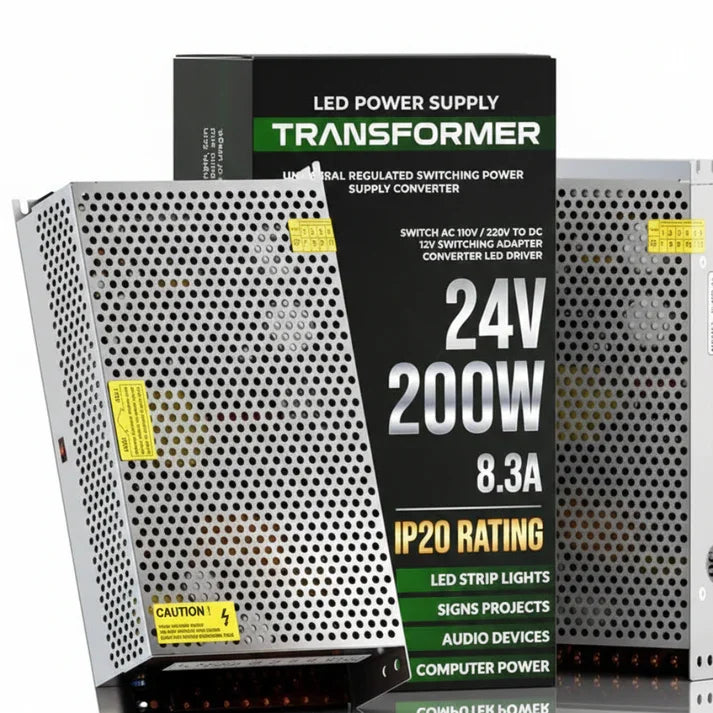

Transformateurs LED 24V
Recommandé pour les bandes lumineuses de plus de 5 à 10 mètres d'un seul tenant sans affaiblissement d'intensité.
Voir la collection 24V

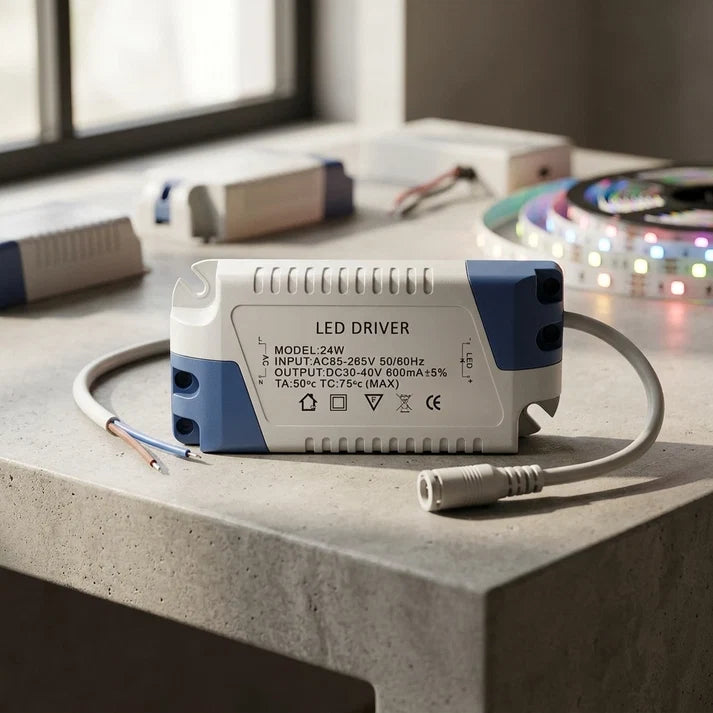

Transformateurs LED 5V
Conçu pour les modules LED numériques adressables (WS2812B), décorations USB et projets électroniques.
Voir la collection 5V

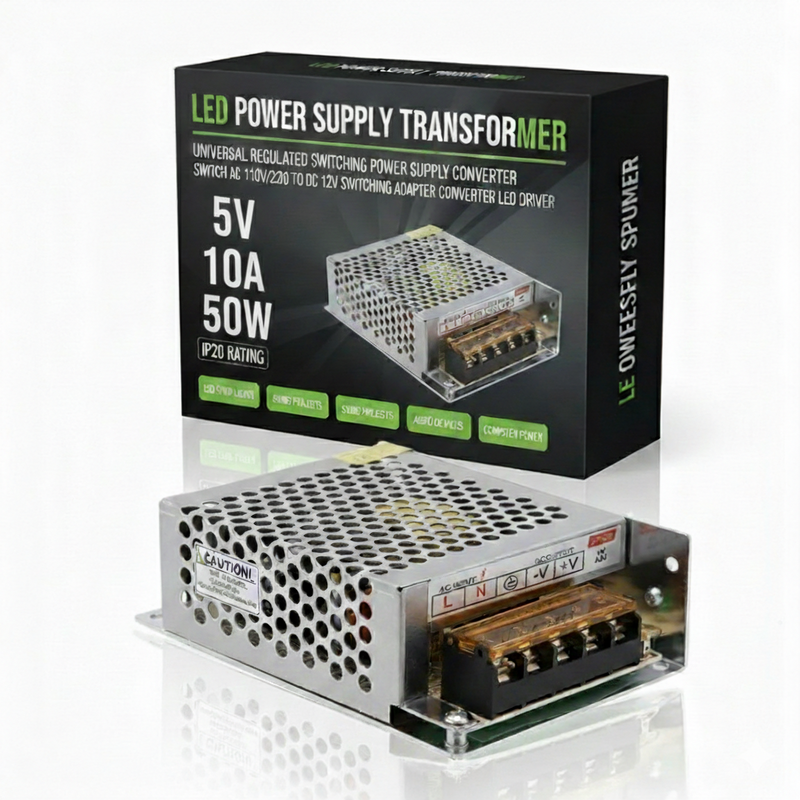

Transformateurs IP20
Formats ultra-compacts et profils slim ajourés, parfaits pour les corniches, dressings et meubles de séjour.
Voir la collection IP20

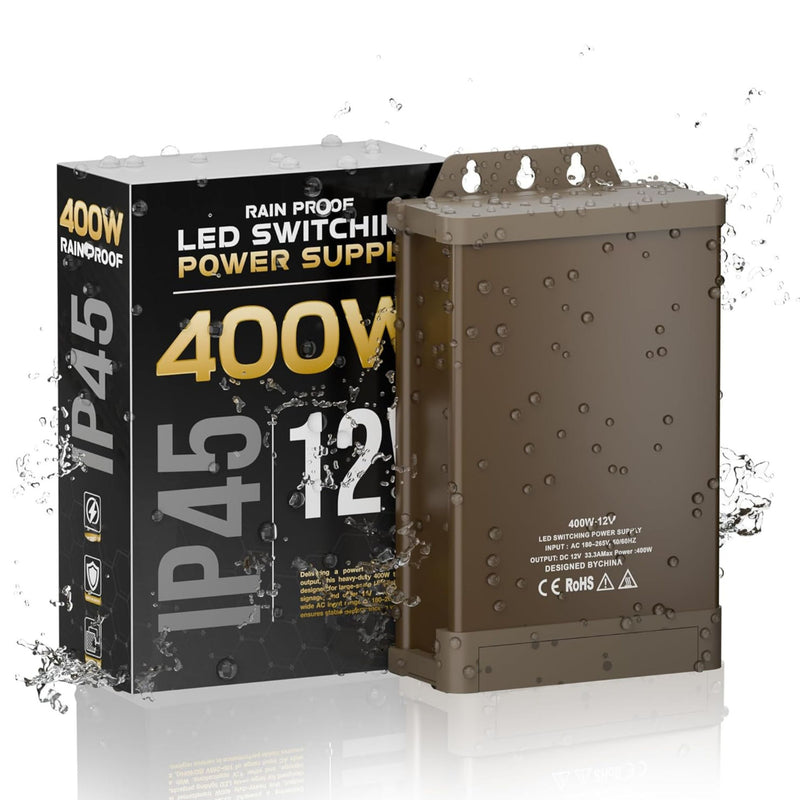

Transformateurs IP45
Résistance accrue à l'humidité et aux poussières pour les buanderies, sous-sols aménagés et cuisines.
Voir la collection IP45

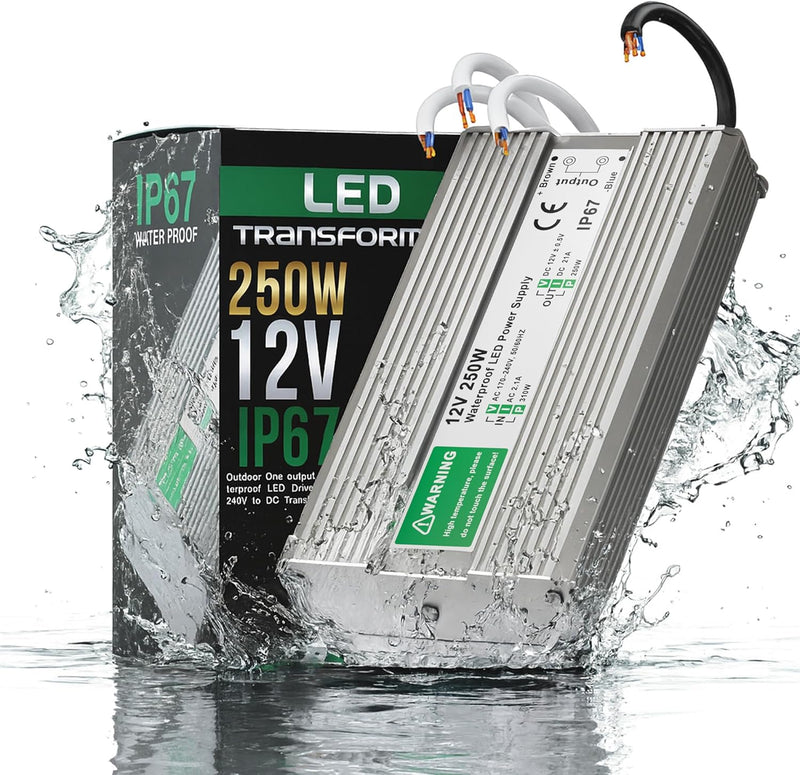

Transformateurs IP67
Boîtier en aluminium étanche injecté de résine thermique. Résistant à la pluie pour jardins, terrasses et façades.
Voir la collection IP67
Transformateur LED : sécurité et règles d'installation
Toute manipulation sur une installation électrique domestique reliée au réseau 230V implique l'application rigoureuse des règles de la norme NF C 15-100 :
- Couper le disjoncteur général : avant toute manipulation des conducteurs, coupez l'arrivée de courant au tableau divisionnaire et testez l'absence effective de tension.
- Respecter les bornes INPUT et OUTPUT : l'entrée secteur 230V AC (Phase, Neutre, Terre) et la sortie basse tension 12V DC (+ et -) ne doivent jamais être interverties.
- Maintenir un dégagement thermique : conservez au minimum 5 à 10 cm de vide autour de l'appareil afin que la chaleur s'évacue naturellement par convection.
- Zones étanches en salle d'eau : les alimentations 230V doivent être positionnées hors des volumes 0 et 1 selon la réglementation française.
- Faire appel à un électricien qualifié : pour tout raccordement complexe ou création de ligne depuis le tableau électrique, sollicitez toujours un artisan qualifié.
Conclusion : un transformateur 220V 12V fiable pour un éclairage durable
Le choix d'un transformateur 220v 12v ne doit jamais être laissé au hasard. En respectant la tension nominale de vos luminaires, en appliquant une marge de sécurité de 20 % sur la puissance totale et en sélectionnant l'indice IP adapté à votre environnement, vous assurez à votre installation LED un fonctionnement silencieux, performant et pérenne.
Prêt à alimenter votre projet d'éclairage LED ?
Découvrez nos alimentations LED 12V stabilisées, modèles extra-plats IP20 et boîtiers étanches IP67 certifiés pour particuliers et professionnels.
Mon transformateur 12V chauffe-t-il normalement ?+
Une tiédeur modérée (entre 40°C et 50°C) est normale lors de la conversion de puissance. En revanche, si le boîtier devient brûlant au toucher (au-delà de 65°C) ou dégage une odeur d'échauffement, l'alimentation est probablement sous-dimensionnée ou manque de ventilation naturelle.
Peut-on installer un transformateur LED trop puissant pour son installation ?+
Oui, sans aucun risque. Un transformateur à tension constante (12V DC) ne fournit que le courant demandé par les luminaires connectés. Installer une alimentation de 100W pour un ruban consommant 40W est même bénéfique pour sa longévité car elle fonctionnera sans forcer.
Quelle est la distance maximale recommandée entre le transformateur 12V et les LED ?+
En très basse tension 12V, la chute de tension dans les câbles est plus sensible qu'en 230V. Il est conseillé de limiter la longueur de câblage à 5 à 10 mètres maximum, ou d'augmenter la section des conducteurs (1,5 mm² voire 2,5 mm²) pour éviter une perte d'éclat en fin de ligne.
Puis-je réutiliser mon ancien transformateur d'ampoules halogènes pour des LED 12V ?+
Généralement non. Les anciens transformateurs halogènes sont souvent de type ferromagnétique ou électronique 12V AC avec une charge minimale élevée (par exemple 20W à 50W). Les LED consommant très peu, elles ne déclenchent pas le transformateur ou scintillent violemment.
Tous les transformateurs LED 12V sont-ils compatibles avec un variateur (dimmable) ?+
Non. Seuls les transformateurs spécifiquement étiquetés 'Dimmable' ou 'Gradable' acceptent les variateurs (Triac coupure de phase, 1-10V ou DALI). Une alimentation standard non dimmable raccordée à un variateur émettra un bourdonnement et subira des dommages rapides.
Quelle est la différence entre un transformateur 12V et 24V pour ruban LED ?+
À puissance égale, le 24V requiert deux fois moins d'ampérage que le 12V. Cela permet d'alimenter de plus grandes longueurs de ruban (jusqu'à 10 mètres d'un seul tenant) sans chute de tension visible. Le 12V reste quant à lui la norme pour les tronçons courts, les découpes rapprochées (tous les 2,5 ou 5 cm) et les véhicules.
Où dissimuler discrètement une alimentation LED dans une pièce de vie ?+
Les emplacements privilégiés sont les faux-plafonds ventilés via une trappe de visite, le dessus des meubles de cuisine, l'intérieur d'un placard technique ou une boîte de dérivation encastrée aux dimensions adaptées. Veillez toujours à laisser 5 à 10 cm de vide autour du boîtier pour la dissipation thermique.
Que faire si mon ruban LED 12V clignote après le branchement ?+
Un clignotement régulier indique souvent la mise en sécurité de l'alimentation face à une surcharge de puissance ou un court-circuit sur le ruban. Vérifiez que la puissance cumulée ne dépasse pas la capacité du transformateur et contrôlez la polarité (+ et -) des soudures ou connecteurs rapides.
