Connecteurs Électriques, Borniers et Boîtes de Jonction Étanches
Réussir une installation d'éclairage ou sécuriser une alimentation électrique repose avant tout sur la fiabilité de vos liaisons. Cette collection rassemble l'ensemble des connecteurs électriques, connecteurs de fils rapides et boîtes de jonction étanches sélectionnés par LEDSone pour garantir des raccordements conformes, démontables et protégés contre l'humidité. Que vous deviez brancher une suspension décorative, distribuer une ligne vers plusieurs spots ou sécuriser un câble d'éclairage extérieur enterré dans le jardin, découvrez nos formats compacts de 2 à 12 voies adaptés aux conducteurs rigides comme aux câbles souples.
Connecteurs électriques pour fils et câbles : rapidité et tenue mécanique
Le connecteur électrique moderne remplace avantageusement les anciens dominos à vis en supprimant tout risque de desserrage thermique ou d'écrasement des brins conducteurs. Conçu pour le raccordement électrique des circuits d'éclairage et d'alimentation domestique, le connecteur de câble assure une pression de contact constante et permanente grâce à un mécanisme à ressort en acier inoxydable.
Sur la boutique LEDSone, vous disposez de deux grandes technologies de connecteurs de fils :

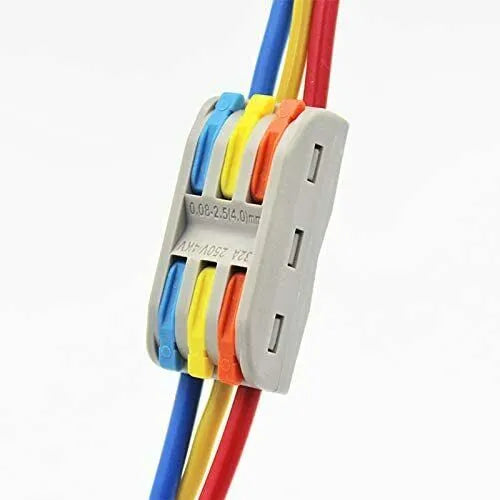

- Connecteurs rapides réutilisables à levier (2, 3 et 5 conducteurs) : actionnables sans outil, ils acceptent indifféremment les conducteurs en cuivre rigides (jusqu'à 2,5 ou 4 mm²) et les câbles multibrins souples caractéristiques des luminaires et suspensions design.

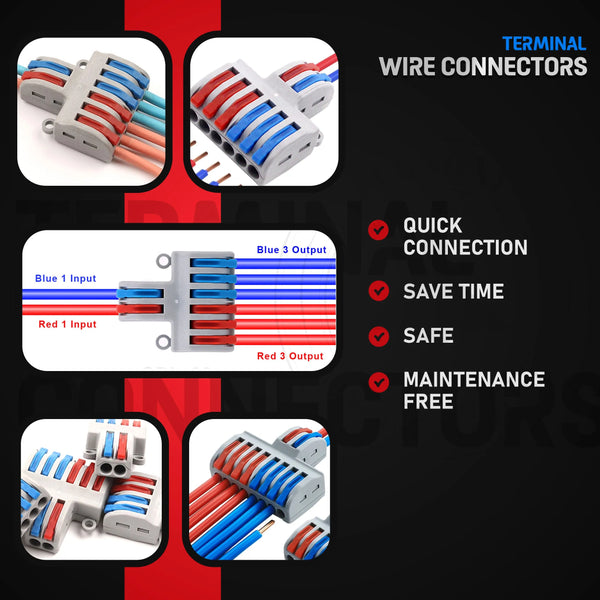

- Séparateurs et répartiteurs multi-voies compacts (2 vers 6 voies, 3 vers 9 voies) : spécialement étudiés pour démultiplier une ligne d'alimentation vers plusieurs luminaires en parallèle, ces blocs évitent l'encombrement des boîtes de dérivation et réduisent le temps de câblage dans les faux-plafonds.
- Barrettes de connexion 12 voies sécables : la solution économique par excellence pour les boîtiers de distribution, offrant un repérage aisé et un calibrage de 3A jusqu'à 60A.
Boîtes de jonction et boîtes de dérivation étanches pour l'extérieur
Lorsque les connexions sont exposées aux variations thermiques, à la condensation ou à la pluie, un simple connecteur intérieur ne suffit plus. L'utilisation d'une boîte de jonction étanche ou d'un boîtier électrique étanche constitue le rempart indispensable contre les courts-circuits et les déclenchements différentiels.
Bien que souvent confondues, ces deux enveloppes répondent à des besoins précis :
- La boîte de jonction permet principalement de raccorder ou prolonger un câble électrique d'un point A à un point B (liaison linéaire 2 voies avec presse-étoupes étanches).
- La boîte de dérivation électrique accueille une ligne d'alimentation principale et la subdivise vers plusieurs équipements (projecteurs extérieurs, appliques de façade, prises de terrasse).
Nos boîtiers extérieurs disposent de joints en silicone haute résistance et de presse-étoupes vissés certifiés IP65, IP66 et IP68, garantissant une étanchéité totale face aux ruissellements, projections sous pression et immersions temporaires en regard technique.
Comment choisir un connecteur électrique adapté à son installation ?
Pour déterminer le modèle adéquat sur notre boutique, vérifiez systématiquement les sept critères techniques suivants avant commande :
- Nature de l'âme du câble : les fils rigides s'insèrent facilement dans les connecteurs automatiques à poussoir, tandis que les fils souples multibrins exigent impérativement des connecteurs à levier ou des borniers à vis.
- Section des conducteurs : assurez-vous que la section de vos câbles (couramment 1,5 mm² pour l'éclairage et 2,5 mm² pour les prises) entre dans la plage admissible mentionnée sur la fiche produit (généralement 0,2 à 4 mm²).
- Nombre de conducteurs à lier : choisissez le nombre exact de pôles requis (2 voies pour un prolongement, 3 voies pour ajouter une terre ou un repiquage, 5 voies pour les dérivations centrales).
- Besoin de démontabilité : si vous devez tester ou remplacer un luminaire ultérieurement, privilégiez les leviers réutilisables qui se déclipsent sans couper le câble.
- Intensité admissible (Ampérage) : vérifiez la valeur nominale indiquée (ex. 24A / 32A pour les connecteurs compacts, jusqu'à 60A pour nos barrettes d'éclairage).
- Environnement d'installation : en intérieur sec (faux-plafond, pot de centre), l'indice standard IP20 convient. En milieu humide ou extérieur, l'enveloppe doit atteindre IP65 au minimum.
- Encombrement disponible : pour les pavillons de suspensions rétro ou les petits socles de spots, optez pour nos connecteurs ultra-plats et compacts.
Quel connecteur choisir selon le nombre de fils à relier ?
Ce tableau synthétise les solutions concrètes disponibles au catalogue LEDSone selon l'architecture de votre câblage :
| Type de connecteur | Nombre de voies | Cas d'utilisation typique | Point clé à vérifier |
|---|---|---|---|
| Connecteur rapide à levier | 2 voies | Raccordement direct en ligne, extension de fil court | Longueur de dénudage du fil (9-11 mm) |
| Connecteur rapide à levier | 3 voies | Repiquage de phase, neutre ou conducteur de terre | Maintien franc du levier après fermeture |
| Bloc de jonction à levier | 5 voies | Liaison étoile de plusieurs appliques murales ou suspensions | Espace suffisant dans le boîtier d'encastrement |
| Séparateur compact (2to6 / 3to9) | Multi-sorties (6 à 9) | Distribution centralisée vers plusieurs spots encastrés | Repérage des polarités d'entrée et de sortie |
| Barrette de raccordement sécable | 12 voies | Distribution dans armoire, socle ou luminaire complexe | Serrage progressif sans écraser le cuivre |
Quelle boîte de jonction choisir pour une installation extérieure ?
En extérieur, le choix de la boîte de jonction dépend principalement de son exposition directe aux intempéries et du mode de pose (aérien, mural ou souterrain) :
- Sous auvent ou sur façade abritée (Indice IP65) : notre boîte 2 voies IP65 offre une étanchéité parfaite contre les poussières et les projections d'eau à la lance. Elle convient parfaitement pour connecter un projecteur LED mural ou une applique extérieure.

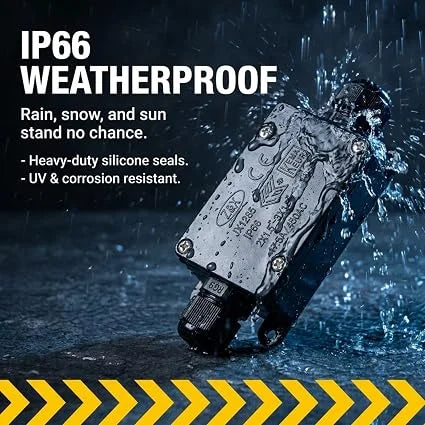

- En façade exposée aux fortes pluies et embruns (Indice IP66) : le boîtier étanche IP66 avec connecteurs de protection intégrés résiste aux paquets d'eau continus et aux projections sous forte pression.

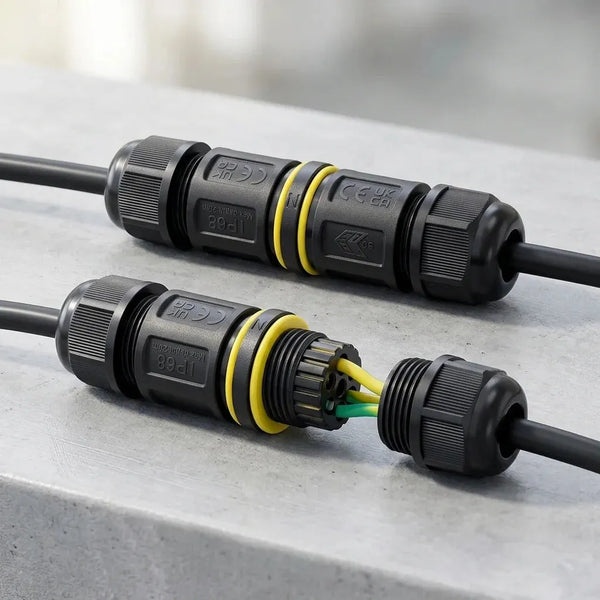

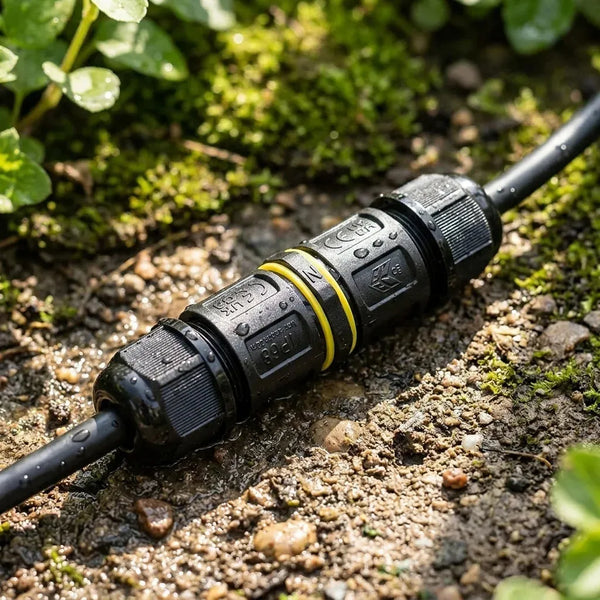

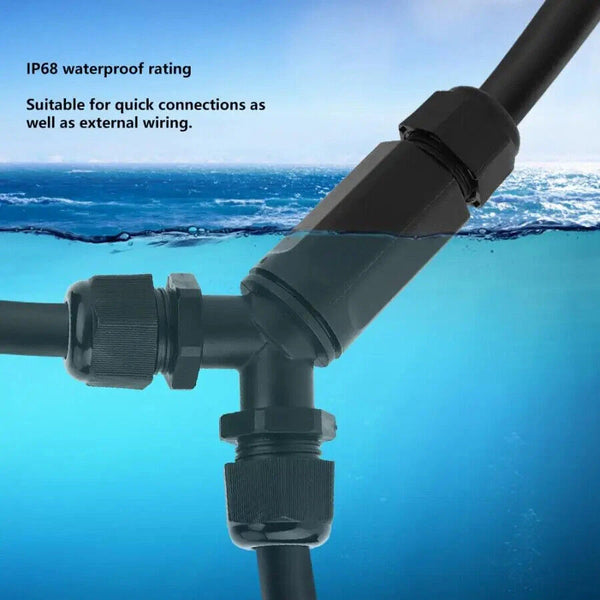

- En regard de jardin ou pose enterrée protégée (Indice IP68) : notre boîtier submersible IP68 assure une protection continue contre l'immersion prolongée. Équipé de presse-étoupes compressifs pour câbles ronds de divers diamètres, il protège vos éclairages d'allée et bornes de balisage.
Rappel sécurité : veillez à choisir un diamètre de câble adapté aux presse-étoupes de la boîte afin que le joint torique en élastomère se comprime hermétiquement lors du serrage.
Différence entre connecteur électrique, bornier et boîte de jonction
Ces accessoires d'installation se complètent dans un circuit électrique. Voici comment les distinguer pour commander les bons éléments :
| Produit | Fonction principale | À choisir lorsque... |
|---|---|---|
| Connecteur électrique rapide | Lier 2 à 5 conducteurs de façon unitaire et sécurisée sans outil | Vous câblez un luminaire, une suspension ou repiquez une ligne dans une boîte existante |
| Bornier / Barrette de raccordement | Centraliser et aligner plusieurs connexions en série ou parallèle | Vous devez distribuer jusqu'à 12 lignes dans un boîtier ou répartir 1 entrée vers plusieurs sorties |
| Boîte de jonction | Envelopper et protéger mécaniquement un raccordement de câble linéaire | Vous devez prolonger ou réparer un câble en milieu humide ou extérieur |
| Boîte de dérivation | Protéger un nœud de distribution électrique vers de multiples équipements | Une ligne d'alimentation générale alimente plusieurs luminaires ou prises distinctes |
Pourquoi choisir les connecteurs et boîtes de jonction LEDSone ?
Spécialiste de l'éclairage décoratif et architectural, LEDSone sélectionne des accessoires de raccordement qui concilient compacité extrême et fiabilité électrique :
- Formats adaptés aux luminaires : nos connecteurs à levier se logent aisément dans les pavillons métalliques de suspensions, les profilés aluminium de rubans LED et les petits boîtiers d'encastrement.
- Protection extérieure certifiée : nos boîtes de jonction étanches couvrent les exigences IP65, IP66 et IP68 avec presse-étoupes en nylon haute résistance et joints étanches durables.
- Conditionnements pratiques : disponibles à l'unité, en packs de 5, 10 ou en kits multi-voies pour équiper l'ensemble de votre chantier sans gaspillage.
- Spécifications transparentes : tensions nominales, sections de câbles admissibles et calibres d'intensité sont clairement détaillés sur chaque fiche produit pour un choix sans incertitude
Besoin d'un format spécifique pour votre projet d'éclairage ?
Consultez les spécifications détaillées de chaque produit ci-dessus et filtrez selon le nombre de voies ou l'indice IP requis pour votre installation.
Questions Fréquentes sur les Connecteurs et Boîtes de Jonction
Qu'est-ce qu'un connecteur électrique et à quoi sert-il ?+
Un connecteur électrique est un accessoire qui permet de relier mécaniquement et électriquement deux ou plusieurs conducteurs sans avoir recours au soudage. Il assure la continuité du circuit et peut faciliter le raccordement, la déconnexion ou la modification d'une installation selon le modèle utilisé.
Comment choisir un connecteur pour fils électriques ?+
Pour choisir le bon connecteur, identifiez d'abord la nature de vos fils, rigides ou souples, ainsi que leur section, par exemple 1,5 mm² ou 2,5 mm². Vérifiez ensuite le nombre de voies nécessaires et les caractéristiques électriques indiquées sur la fiche du produit. Pour les installations nécessitant des modifications, un modèle réutilisable à levier peut être adapté selon ses spécifications.
Quelle est la différence entre une boîte de jonction et une boîte de dérivation ?+
Une boîte de jonction sert principalement à protéger et regrouper un raccordement ou à prolonger une liaison électrique. Une boîte de dérivation permet de regrouper une alimentation et de distribuer les conducteurs vers plusieurs points du circuit. Le choix dépend de la configuration de l'installation et des caractéristiques de la boîte.
Quelle boîte de jonction choisir pour une installation extérieure ?+
Pour une installation extérieure, choisissez une boîte dont l'indice IP et les caractéristiques correspondent à son environnement d'utilisation. Les modèles IP65 ou IP66 peuvent convenir à certaines installations exposées aux projections d'eau, tandis qu'un modèle IP68 peut être destiné à des situations nécessitant une protection contre l'immersion, conformément aux spécifications du produit.
Que signifie l'indice IP sur une boîte électrique étanche ?+
L'indice de protection IP comprend deux chiffres : le premier indique le niveau de protection contre les corps solides et la poussière, tandis que le second indique le niveau de protection contre l'eau. Par exemple, IP65 offre une protection contre les poussières et les jets d'eau, IP66 contre les jets d'eau puissants et IP68 pour certaines conditions d'immersion définies par le fabricant.
Comment choisir entre un connecteur, un bornier et une boîte de jonction ?+
Un connecteur rapide peut être utilisé pour relier plusieurs fils selon le nombre de voies et les caractéristiques du produit. Un bornier ou un séparateur multi-voies peut servir à organiser et distribuer plusieurs connexions. Une boîte de jonction étanche permet quant à elle de protéger des raccordements dans des environnements exposés à l'humidité ou à l'eau lorsque son indice IP correspond aux conditions d'installation.
