Guide complet des câbles torsadé à 3 conducteurs électriques : Choix, installation et sécurité
Ah, les câbles torsadé à 3 conducteurs électriques ! On en a tous besoin, que ce soit pour monter une nouvelle étagère ou juste pour changer une prise. Mais entre tous ces fils, ces câbles, ces gaines... ça peut vite devenir compliqué, non ? C'est un peu comme essayer de comprendre une recette compliquée quand on sait à peine faire cuire des pâtes. Heureusement, pas besoin d'être un pro pour s'y retrouver. Ce guide est là pour vous aider à y voir plus clair, sans vous prendre la tête. On va parler des différents types de câbles électriques, comment choisir le bon sans se tromper, et surtout, comment faire ça en toute sécurité. Accrochez-vous, ça va être plus simple que vous ne le pensez !
Points Clés à Retenir
- Comprendre la différence entre un fil et un câble torsadé à 3 conducteurs électrique est la première étape pour bien choisir. Un câble, c'est plusieurs fils isolés ensemble sous une gaine protectrice, tandis qu'un fil est un conducteur unique avec son isolant.
- Le choix du bon câble torsadé à 3 conducteurs électrique dépend de plusieurs choses : le matériau (cuivre ou alu), la section (qui détermine la capacité de courant) et la longueur de l'installation. Il faut aussi respecter les normes comme la NF C 15-100 pour la sécurité.
- L'installation des câbles torsadé à 3 conducteurs électriques demande de la rigueur. Selon l'usage (maison, extérieur, milieu humide), on n'utilise pas les mêmes types de câbles. La protection des câbles et des personnes avec des équipements adéquats est primordiale.
Comprendre les Différents Types de Câbles Électriques
Le câble torsadé à 3 conducteurs est un type particulier de câble qui regroupe trois fils conducteurs, généralement destinés à transporter une phase, un neutre et une terre. Les conducteurs sont torsadés ensemble, ce qui permet de réduire les interférences électromagnétiques, un vrai plus pour certaines applications sensibles comme l’audio, l’éclairage ou les installations électriques domestiques où la qualité du signal compte. Ce type de câble est également apprécié pour sa facilité d’installation, car la torsade assure une bonne cohésion entre les fils tout en gardant une certaine souplesse. Il est souvent utilisé pour des circuits simples, mais aussi dans des environnements où la protection contre les parasites est importante.
Quand on se lance dans des travaux électriques, que ce soit pour une petite réparation ou une grosse rénovation, la première étape, et pas la moindre, c'est de bien comprendre ce qu'on a sous les yeux. On voit des fils, des câbles, des gaines de toutes les couleurs, et il faut avouer que ça peut vite devenir un casse-tête. Mais pas de panique, on va démystifier tout ça ensemble.
Fils et Câbles : Une Distinction Essentielle
Avant de plonger dans les détails, il est important de faire la différence entre un fil et un câble. Ça peut sembler anodin, mais c'est la base. Un fil électrique, c'est généralement un seul conducteur, souvent en cuivre, recouvert d'une isolation. Pensez au fil que vous voyez dans une prise ou un interrupteur. Un câble, lui, est un assemblage de plusieurs fils conducteurs, tous isolés individuellement, et le tout est regroupé sous une gaine extérieure protectrice. Cette gaine peut être en PVC, en caoutchouc, ou d'autres matériaux selon l'usage. Le câble offre ainsi une protection accrue et permet de transporter plusieurs circuits en même temps. On trouve par exemple des câbles avec des fils de couleur cable bleu et marron pour la phase et le neutre, et un fil vert/jaune pour la terre.
Les Principaux Types de Câbles torsadé à 3 conducteurs Électriques et Leurs Usages
Il existe une multitude de câbles, chacun ayant sa spécialité. Voici quelques exemples courants :
- Le câble R2V (ou U1000 R2V) : C'est un peu le couteau suisse des installations. Rigide, il est souvent utilisé pour les installations intérieures et extérieures, notamment pour relier le compteur au tableau électrique ou pour alimenter des prises et luminaires extérieurs. Il est robuste et supporte bien les tensions jusqu'à 1000V.
- Le câble AR2V (ou U1000 AR2V) : Similaire au R2V, mais en aluminium. Il est plus léger et moins cher, ce qui peut être un avantage pour les grandes installations, mais il est moins bon conducteur que le cuivre.
- Le fil H07VU : C'est le fil le plus courant dans nos maisons pour le câblage intérieur. Il est un peu plus rigide qu'un fil souple et sert pour les circuits d'éclairage et les prises.
- Le fil H07VR : Plus souple que le H07VU, il est utilisé pour des applications où la flexibilité est nécessaire, comme dans les tableaux électriques ou pour les plaques de cuisson.

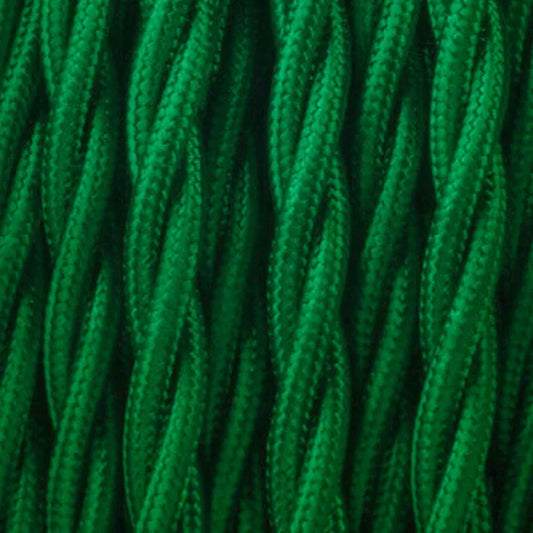

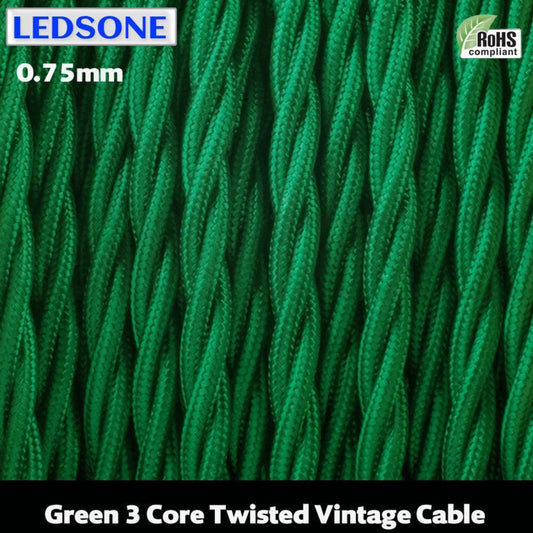

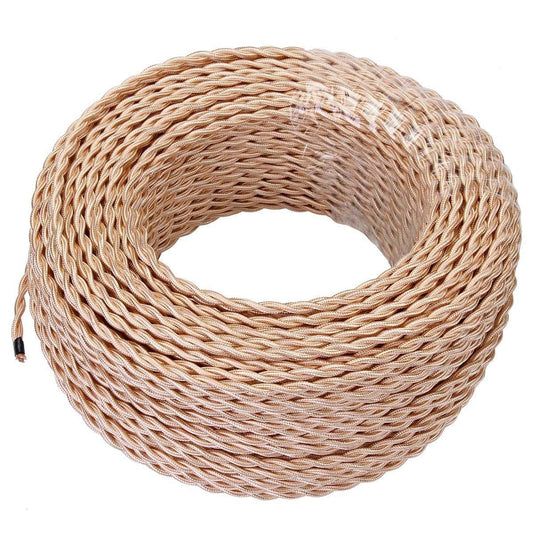

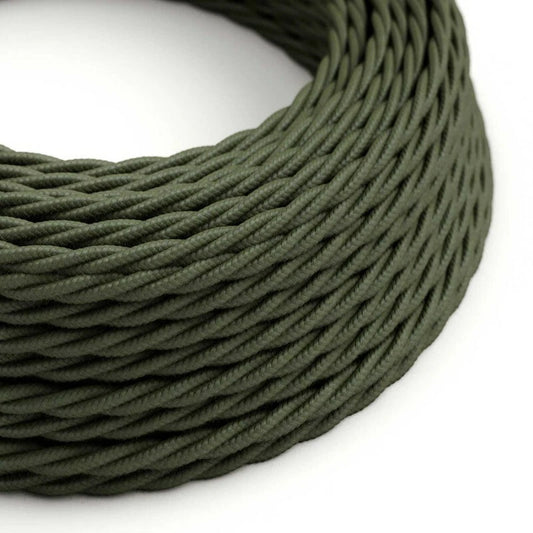

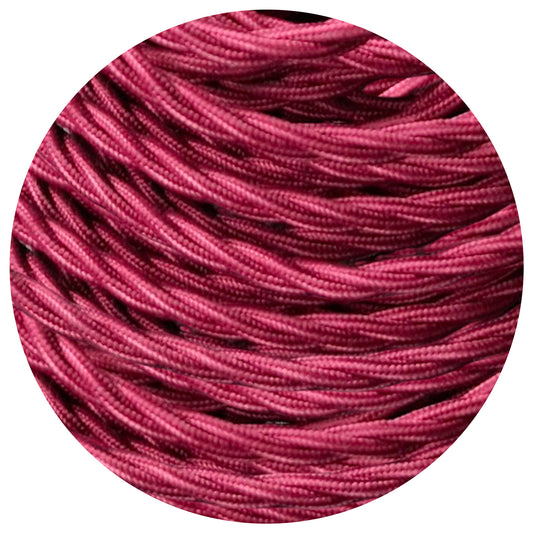

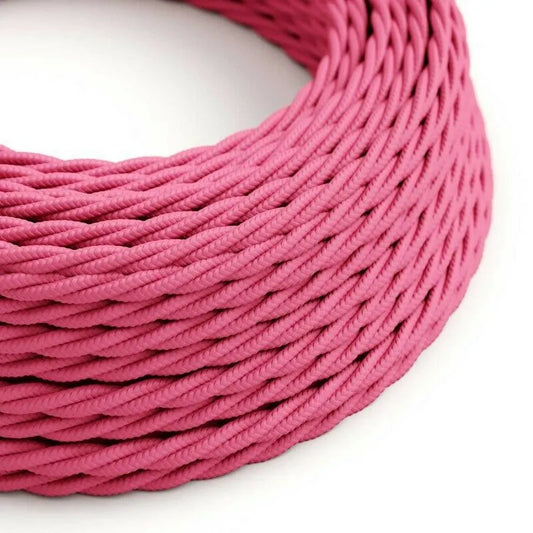

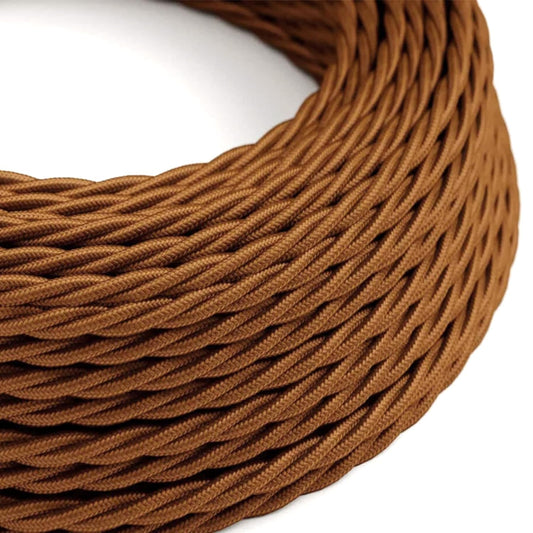

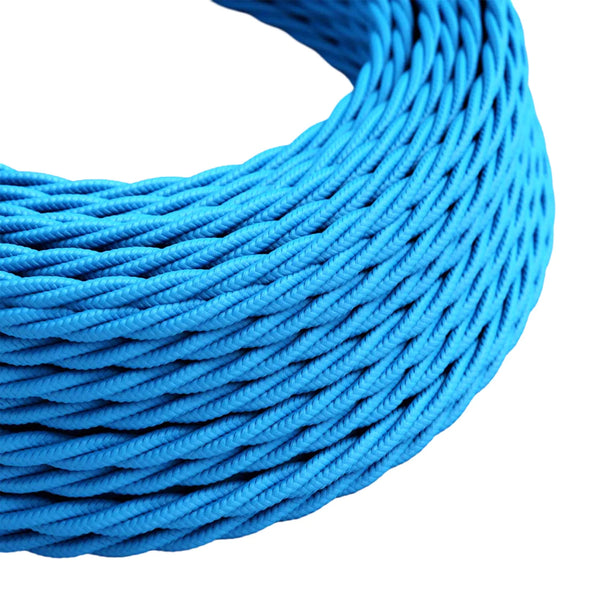

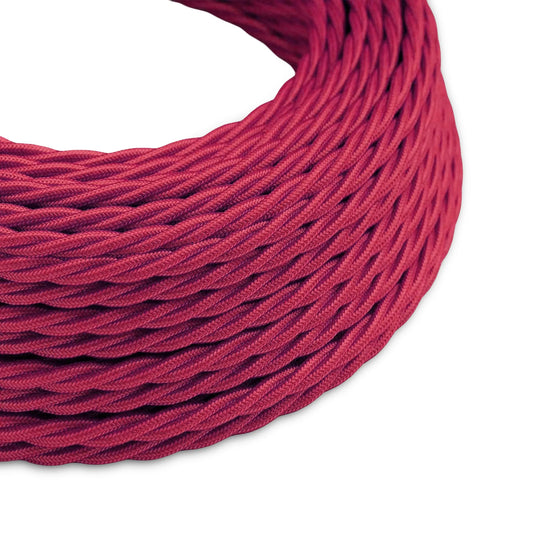

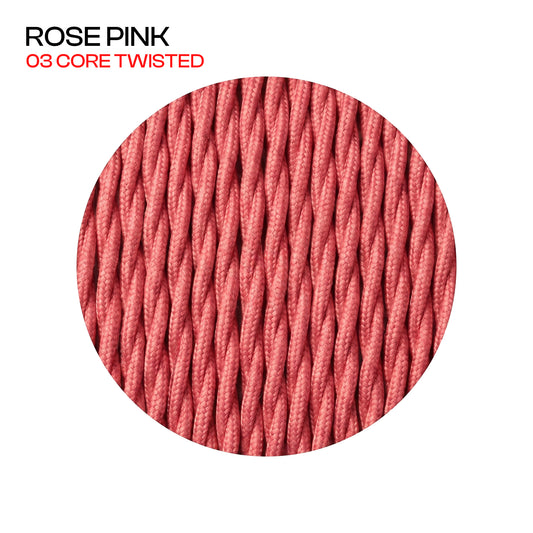

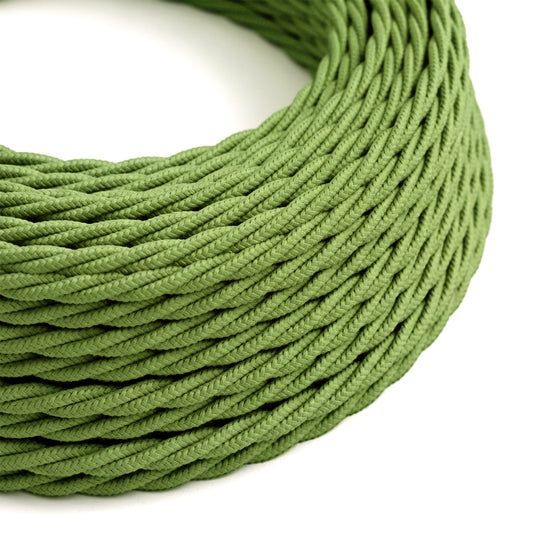

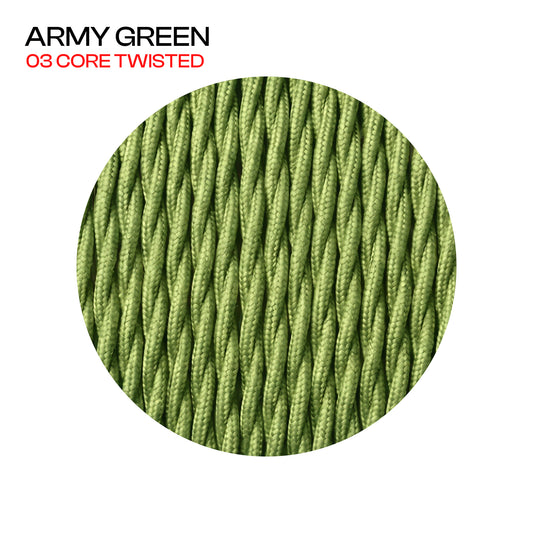

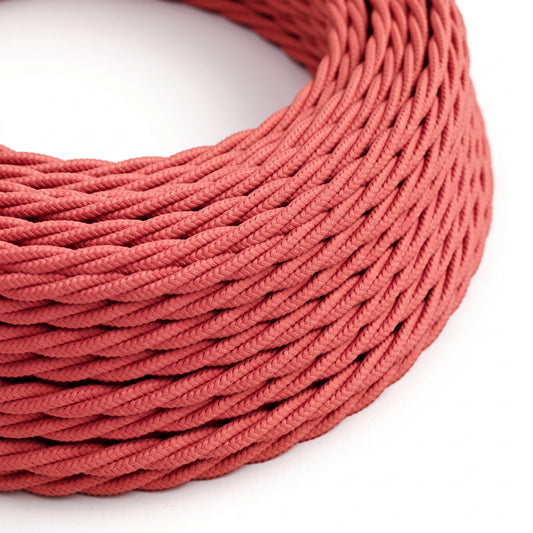

- Le câble torsadé : On le voit souvent pour les appareils audio ou dans des installations plus anciennes. Les fils sont torsadés ensemble pour réduire les interférences électromagnétiques. Il existe aussi des versions plus esthétiques, comme le fil électrique vintage, qui donne un look rétro à une installation.
Pour organiser tout ça, on utilise souvent des solutions comme le passe câble électrique ou le chemin de câble électrique. Ce sont des gaines ou des supports qui permettent de faire courir les câbles proprement et en toute sécurité, à l'abri des regards et des chocs.
Le choix du bon type de câble est vraiment la première étape pour une installation électrique sûre et durable. Ne vous précipitez pas, renseignez-vous bien sur les besoins de votre installation avant de faire vos achats. Une section de câble mal adaptée peut causer des surchauffes, voire des incendies, et ça, personne n'en veut.
Voici un petit tableau pour y voir plus clair sur les différences entre cuivre et aluminium :
| Caractéristique | Câble Cuivre | Câble Aluminium |
|---|---|---|
| Conductivité | Excellente | Moyenne |
| Poids | Lourd | Léger |
| Coût | Plus coûteux | Économique |
| Résistance thermique | Haute | Moyenne |
Choisir le Bon Câble torsadé à 3 conducteurs Électrique Pour Votre Installation
Choisir le bon câble, c'est un peu comme choisir les bonnes chaussures pour une randonnée : ça peut faire toute la différence entre une balade agréable et une vraie galère. On ne met pas des tongs pour aller au sommet d'une montagne, n'est-ce pas ? Pour l'électricité, c'est pareil. Un câble mal choisi, c'est le risque de surchauffe, de court-circuit, voire pire. Alors, comment s'y retrouver dans cette jungle de fils et de gaines ?
Critères de Sélection : Matériaux, Section et Longueur
Plusieurs choses entrent en jeu quand on choisit un câble. D'abord, le matériau. On trouve surtout du cuivre et de l'aluminium. Le cuivre, c'est le champion de la conductivité, parfait pour les grosses puissances, mais il coûte plus cher et pèse son poids. L'aluminium, lui, est plus léger et plus économique, idéal pour les grandes longueurs où le poids devient un facteur, mais il conduit un peu moins bien.
| Caractéristique | Câble Cuivre | Câble Aluminium |
|---|---|---|
| Conductivité | Excellente | Moyenne |
| Poids | Lourd | Léger |
| Coût | Plus cher | Économique |
| Résistance thermique | Haute | Moyenne |
Ensuite, il y a la section du câble. C'est un peu son diamètre intérieur, et ça détermine combien de courant il peut faire passer sans broncher. Pour l'éclairage, un petit 1,5 mm² suffit souvent. Mais pour un four ou un radiateur, il faut monter en section, genre 6 mm² ou 10 mm², pour éviter que ça chauffe trop. La longueur du câble joue aussi un rôle, car plus le câble est long, plus il y a de résistance. Il existe des outils, parfois même des logiciels gratuits de calcul de section de câble électrique, qui peuvent aider à trouver le bon diamètre. C'est toujours mieux de vérifier, surtout pour les installations un peu complexes.
Ne sous-estimez jamais l'importance de la section du câble. C'est une question de sécurité et d'efficacité. Un câble sous-dimensionné peut non seulement causer des problèmes de performance, mais aussi présenter un risque d'incendie.

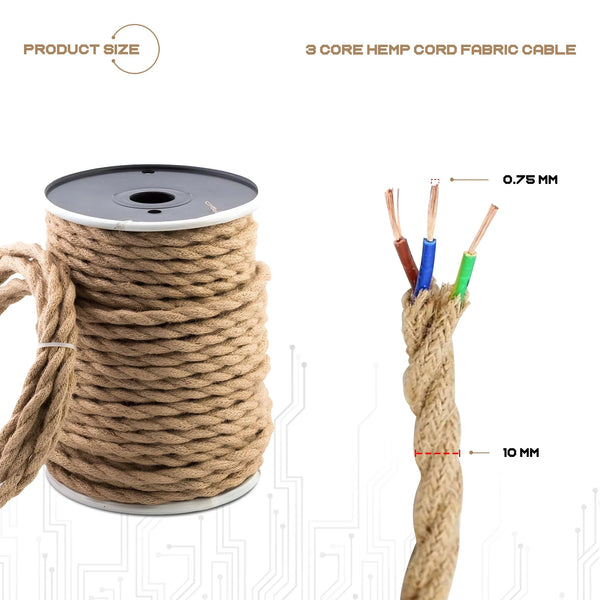

Pour des besoins plus spécifiques, comme un fil électrique pour lampe ancienne qui demande une certaine esthétique et une flexibilité particulière, il faudra regarder des types de fils plus souples et souvent gainés de tissu ou de caoutchouc, tout en s'assurant qu'ils respectent les normes de sécurité actuelles.
Normes et Réglementations Pour une Installation Sécurisée
En France, la règle d'or, c'est la norme NF C 15-100. Elle dit comment faire les choses pour que ce soit sûr. Elle précise les types de câbles à utiliser selon l'endroit (intérieur, extérieur, humide...), les sections minimales, comment protéger les câbles (dans des gaines, par exemple) et même les couleurs des fils pour savoir qui est qui (phase, neutre, terre). Respecter ces règles, c'est la garantie d'une installation qui ne posera pas de problème.
- Identifier le type de circuit : Éclairage, prises de courant, gros électroménager, etc.
- Déterminer la puissance : Calculez la consommation totale des appareils qui seront branchés sur le circuit.
- Prendre en compte la longueur : Plus le câble est long, plus la section doit être importante.
- Consulter la norme NF C 15-100 : Elle fournit les tableaux et les règles pour choisir la section adéquate.
Si vous avez un doute, le mieux est toujours de demander conseil à un professionnel. C'est un petit investissement qui peut éviter de gros soucis par la suite.
Installation et Sécurité des Câbles torsadé à 3 conducteurs Électriques
Une fois que vous avez choisi le bon câble, l'étape suivante, et non des moindres, est de l'installer correctement et en toute sécurité. C'est là que les choses sérieuses commencent, car une installation bâclée peut non seulement causer des problèmes de fonctionnement, mais aussi présenter des risques d'incendie ou d'électrocution. Il faut donc être méticuleux.
Applications Spécifiques et Conseils d'Installation
Chaque type d'installation a ses petites particularités. Par exemple, pour les circuits d'éclairage ou les prises dans une maison, on utilise souvent des câbles comme le R2V ou des fils souples type HO7VK. Il est important de respecter les sections recommandées pour éviter que ça ne chauffe trop. Pour les environnements plus exigeants, comme dans l'industrie, on peut se tourner vers des câbles plus costauds comme le U1000 R2V, qui résistent mieux aux conditions difficiles. Et si vous travaillez près de l'eau, un câble avec une gaine en caoutchouc ou PVC, comme le HO7RNF, sera plus adapté pour gérer l'humidité.
- Pour les installations domestiques : Privilégiez les fils de section adaptée pour les prises et l'éclairage. Un fil électrique gris ou un fil jaune électrique peut être utilisé pour certaines fonctions, mais attention au code couleur général.
- Pour les environnements humides ou extérieurs : Optez pour des câbles avec une bonne isolation et résistance à l'eau.
- Pour les installations industrielles : Choisissez des câbles robustes capables de supporter des charges importantes et des conditions plus rudes.
Il est aussi utile de penser à la gestion des câbles torsadé à 3 conducteurs. Parfois, un simple fil électrique torsadé 3 fils peut suffire, mais pour un réseau plus complexe, il faut penser à des solutions comme les chemins de câbles ou les conduits. Ces derniers protègent les fils des dommages physiques et facilitent l'organisation. Pensez aussi aux cache câbles électriques pour un rendu plus propre et sécurisé, surtout dans les zones de passage.
L'installation électrique n'est pas un domaine où l'improvisation est de mise. Respecter les normes, utiliser les bons matériaux et suivre les bonnes pratiques, c'est s'assurer que tout fonctionnera comme il faut et, surtout, que personne ne risque de se faire mal.
Importance des Équipements et Accessoires de Protection
La sécurité ne s'arrête pas au choix du câble. Il faut aussi penser aux protections. Les conduits, par exemple, sont parfaits pour protéger les câbles des chocs, de la poussière ou de l'humidité. Ils peuvent être en PVC, en métal, et leur choix dépendra de l'environnement et du type de câbles à protéger. Il faut s'assurer qu'ils sont bien fixés et que l'étanchéité est correcte si nécessaire. L'étiquetage des conduits et des boîtes de jonction est aussi une bonne idée pour s'y retrouver plus tard. Et avant de mettre sous tension, une inspection et des tests de continuité sont indispensables. N'oubliez pas la mise à la terre, c'est un élément de sécurité majeur. Pour un cable electrique jaune ou un fil gris électrique, comme pour tout autre, la protection est primordiale.
Pour installer et sécuriser vos câbles torsadé à 3 conducteurs électriques, il est important de bien choisir le bon matériel. Cela garantit que tout fonctionne correctement et en toute sécurité. Si vous cherchez des conseils ou des produits pour vos installations électriques, notre site web est là pour vous aider. Venez découvrir comment nous pouvons vous accompagner dans vos projets.
Pour conclure
Voilà, on arrive au bout de notre tour d'horizon des câbles électriques. On a vu qu'il y a pas mal de choses à savoir, que ce soit pour différencier un fil d'un câble, comprendre les différentes normes comme la NF C 15-100, ou encore choisir la bonne section de câble selon ce qu'on veut brancher. C'est pas toujours simple, mais en suivant les conseils qu'on a partagés, vous devriez être plus à l'aise pour vos projets. N'oubliez jamais que la sécurité avant tout, et si vous avez un doute, un professionnel sera toujours le mieux placé pour vous aider. Une installation électrique bien faite, c'est une tranquillité d'esprit assurée pour longtemps.
Questions Fréquemment Posées
Quelle est la différence entre un fil et un câble électrique ?
C'est simple ! Un fil, c'est un seul conducteur (comme un seul brin de métal) protégé par une enveloppe. Un câble, c'est comme un petit paquet : il contient plusieurs fils isolés, le tout réuni dans une gaine protectrice plus costaud. Le câble est donc plus résistant et peut gérer plus d'électricité.
Comment choisir la bonne taille (section) de câble ?
La taille du câble, c'est super important pour éviter qu'il ne chauffe trop ! Ça dépend de la puissance des appareils que tu vas brancher et de la longueur du trajet du câble. Pour des petites choses comme des lampes, un petit câble suffit. Mais pour un four ou un radiateur, il faut un câble plus gros. En cas de doute, mieux vaut demander à un pro ou regarder les indications sur les appareils.
Pourquoi les câbles ont des couleurs différentes ?
Les couleurs, ce n'est pas juste pour faire joli ! C'est une règle de sécurité super importante. Chaque couleur indique à quoi sert le fil à l'intérieur du câble : par exemple, le bleu c'est souvent le fil neutre, le marron ou le noir c'est la phase (le courant qui arrive), et le fil jaune et vert c'est la terre, qui protège en cas de problème. Respecter ces couleurs, c'est essentiel pour ne pas faire d'erreurs dangereuses.
