Comment choisir le bon connecteur de jonction pour vos installations électriques ?

Choisir le bon connecteur de jonction peut sembler simple, mais avec toutes les options disponibles, on peut vite se perdre. Que vous soyez en train de bricoler à la maison, ou même de vous lancer dans des projets plus sérieux, la connexion entre les fils est super importante. Une mauvaise connexion, et vous risquez des soucis, voire des dangers. Ce guide est là pour vous aider à y voir plus clair et à trouver le connecteur de jonction parfait pour que vos installations soient sûres et durent dans le temps.

Points Clés à Retenir

• Il existe différents types de connecteurs de jonction, chacun adapté à des usages spécifiques, qu'il s'agisse de câblage industriel, de projets de bricolage, ou d'applications automobiles.

• Pour choisir le bon connecteur de jonction, il faut considérer l'application, le type de fil, l'environnement (humidité, température, vibrations) et la qualité des matériaux.

• Utiliser les bons outils pour installer votre connecteur de jonction est aussi important que le connecteur lui-même pour garantir une connexion fiable et durable.

Comprendre les Différents Types de Connecteur de Jonction

Quand on parle de faire des jonctions électriques, il y a une tonne de petites pièces qui entrent en jeu. On ne peut pas juste tordre deux fils ensemble et espérer que ça tienne, n'est-ce pas ? Il faut utiliser les bons outils pour que tout soit sûr et que ça ne saute pas au premier coup de courant. Il existe plusieurs familles de connecteurs, chacune avec ses avantages et ses utilisations préférées. Choisir le bon connecteur de jonction fil électrique, c'est s'assurer de la fiabilité de toute votre installation.

Connecteurs pour Câblage Industriel et Panneaux

Dans le monde industriel, les choses sont souvent plus robustes. On utilise beaucoup de connecteurs qui se fixent sur des borniers, comme les cosses à œillet ou à fourche. Ces pièces sont serties sur le fil pour que tous les petits brins restent bien groupés, ce qui est super important quand on les visse dans un bornier. Parfois, on a aussi des cosses spéciales, dites « de sectionnement », qui permettent de débrancher un composant rapidement sans avoir à défaire toute la ligne. C'est pratique pour la maintenance. Pour les connexions plus complexes, il existe des connecteurs multi-broches, un peu comme ceux qu'on trouve dans l'aéronautique, mais ça, c'est pour les pros. L'idée générale reste la même : une connexion solide, bien fixée et bien isolée. On retrouve aussi des boîtes de dérivation, connexions & fixations qui servent à organiser et protéger ces jonctions.

Connecteurs pour Projets d'Électricité et de Bricolage

Pour nous, les bricoleurs ou pour des projets plus courants, le choix est encore plus large. On a les classiques connecteurs à visser, ces petits capuchons en plastique avec un ressort dedans. On dénude les fils, on les met dedans, on visse, et hop, c'est connecté. C'est simple et pas cher pour du câblage intérieur, comme pour relier des fils dans une boîte de jonction ou à un luminaire. Mais attention, ce n'est pas une jonction electrique etanche. Ensuite, il y a les connecteurs à sertir. Là, il faut un outil spécial pour bien écraser le métal autour des fils. Ça inclut les épissures bout à bout pour relier deux fils, ou les cosses pour se connecter à une borne. Une autre option super pratique, ce sont les connecteurs à souder et thermorétractables. En gros, c'est un tube avec un anneau de soudure au milieu. On met les fils dedans, on chauffe, et ça soude et isole en même temps. C'est génial pour l'extérieur ou les endroits humides, car ça fait une boîte de jonction étanche sans effort. On peut trouver ce genre de connecteur fil électrique sur ce site. Il existe aussi des connecteurs rapides, où on pousse juste le fil dénudé, et ça tient. Pratique, mais pas toujours le plus sûr pour les connexions importantes. Pour des applications extérieures, une boîte dérivation étanche est souvent nécessaire pour protéger les connexions, qu'elles soient faites avec des connecteurs à visser ou à sertir.

Il est important de noter que même si certains connecteurs semblent simples à utiliser, une mauvaise manipulation peut compromettre la sécurité de l'installation. Toujours vérifier la compatibilité du connecteur avec le calibre des fils et l'environnement d'utilisation.

Critères Essentiels pour Choisir Votre Connecteur de Jonction

Alors, comment on s'y prend pour choisir le bon connecteur ? C'est pas si compliqué quand on sait quoi regarder. Il faut juste penser à quelques trucs importants pour pas se retrouver avec une connexion qui lâche au pire moment.

Adapter le Type de Connecteur à l'Application Spécifique

La première chose, c'est de bien réfléchir à ce que vous allez connecter. C'est pas la peine de prendre un truc super costaud si c'est juste pour relier deux fils de lampe de chevet, hein ?

• Pour relier deux fils coupés : Une épissure bout à bout, c'est souvent le plus simple et le plus direct.

• Pour connecter à une borne (batterie, vis) : Là, il vous faut des cosses. Les cosses à œillet ou à fourche sont parfaites pour ça.

• Pour une connexion qui doit pouvoir se défaire : Pensez aux cosses à balle ou aux paires de cosses à fourche. Ça permet de débrancher facilement.



Il faut vraiment que le connecteur soit adapté à l'usage prévu. Une connexion permanente sera plus sûre qu'une connexion qu'on débranche tout le temps, surtout si c'est pour des choses importantes comme l'éclairage de sécurité.

Évaluer la Qualité des Matériaux et l'Environnement d'Utilisation

Une fois que vous savez quel type de connecteur il vous faut, regardez la qualité. C'est là que ça se joue pour la durée de vie de votre installation.

Qualité des Matériaux :

• Le tube interne (la cosse) : Cherchez du cuivre étamé. C'est le top pour la conductivité et ça résiste bien à la corrosion. Évitez le laiton ou l'aluminium, ça peut poser problème à terme.

• L'isolant : Le nylon ou la polyoléfine (pour les gaines thermorétractables) sont plus costauds que le PVC. Ils cassent moins facilement au sertissage et offrent une meilleure protection.

• Étanchéité : Si votre connexion est dehors ou dans un endroit humide, il faut absolument des connecteurs thermorétractables. Ceux avec un adhésif à l'intérieur sont encore mieux pour bien sceller le tout. Un rapport de rétreint de 3:1 est un bon indicateur de qualité.

Environnement d'Utilisation :

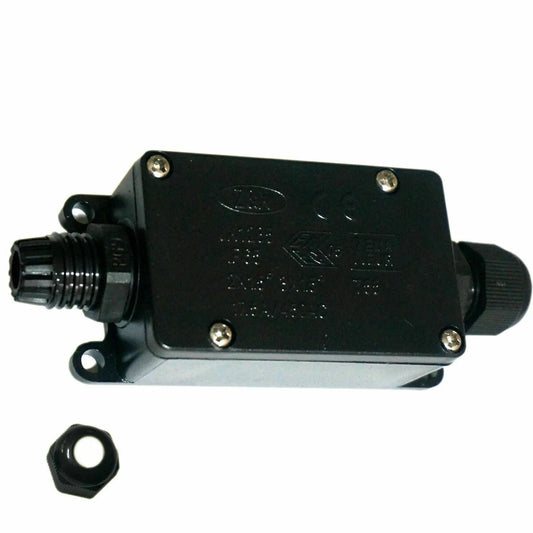

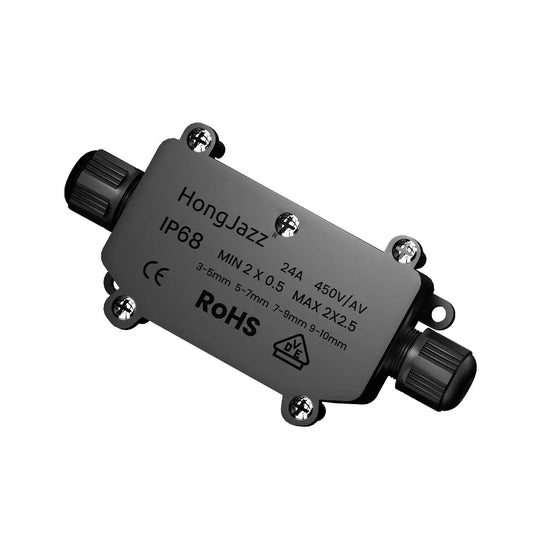

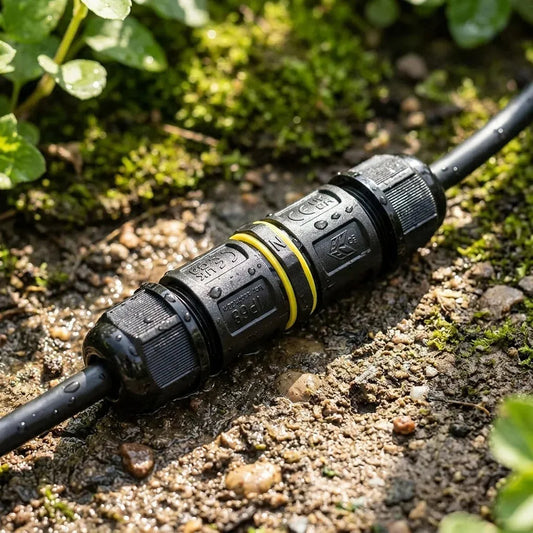

• Humidité : Comme dit, pour l'extérieur, voire les connecteurs spécifiquement marqués "résistant aux intempéries" ou "qualité marine". Ces connecteurs sont parfaits pour protéger les connexions électriques dans des conditions difficiles, un peu comme une boîte de jonction industrielle protège les câblages.

• Vibrations : Les connecteurs à sertir tiennent généralement mieux face aux vibrations que les connecteurs soudés, sauf si la soudure est bien protégée par une gaine thermorétractable.

N'oubliez pas de regarder les certifications comme UL ou MIL-SPEC si vous voulez être sûr de la qualité. Les marques connues indiquent souvent ces normes, c'est un bon signe. Et lire les avis des autres utilisateurs, ça peut vraiment aider à faire le bon choix.

En gros, il faut que le connecteur soit adapté à l'endroit où il va être utilisé et qu'il soit fait avec des matériaux qui tiennent la route. C'est un petit investissement, mais ça évite bien des soucis après.

Outils et Considérations Finales pour un Connecteur de Jonction Optimal

Alors, on a fait le tour des types de connecteurs et des critères pour bien choisir. Il reste encore quelques points à aborder pour que vos jonctions soient vraiment au top. Pensez-y, une connexion électrique, c'est un peu comme une poignée de main : elle doit être solide, fiable et bien faite pour durer.

Les Outils Nécessaires pour une Installation Réussie

Choisir le bon connecteur, c'est une chose, mais avoir les bons outils pour l'installer, c'en est une autre. Sans les bons outils, même le meilleur connecteur peut finir par poser problème. Pour les connecteurs à sertir, par exemple, il vous faut absolument une pince à sertir adaptée. Une pince à cliquet avec des matrices interchangeables, c'est un investissement qui vaut le coup pour être sûr que le sertissage tient bien. Et n'oubliez pas une bonne pince à dénuder ; celle qui coupe juste l'isolant sans abîmer les fils, ça change la vie.

Pour les connecteurs à souder et à sceller, c'est un peu différent. Un pistolet thermique, idéalement avec une température réglable, est votre meilleur ami. Ça évite de brûler le plastique et de faire fondre la soudure trop vite ou pas assez. Si le kit n'en fournit pas, il faudra peut-être en acheter un.

Voici une petite liste des outils qui peuvent vous simplifier la tâche :

• Pince à dénuder : Pour retirer l'isolant proprement.

• Pince à sertir : Indispensable pour les connecteurs à sertir.

• Pistolet thermique : Pour les connecteurs à souder et thermorétractables.

• Multimètre : Pour vérifier la continuité et l'absence de court-circuit après l'installation.

• Cutter ou petite scie : Pour ajuster la longueur des fils si besoin.

L'outil adéquat ne rend pas seulement l'installation plus facile, il garantit aussi la sécurité et la longévité de votre connexion électrique. Ne sous-estimez jamais l'importance d'un bon outillage.

Investir dans la Qualité pour une Connexion Durable

On a tendance à vouloir économiser sur les petites pièces, mais pour les connecteurs électriques, c'est souvent une fausse bonne idée. Quelques euros de plus pour un connecteur de meilleure qualité, ça peut vous éviter bien des soucis plus tard. Pensez aux connecteurs thermorétractables avec un bon rapport de rétreint (genre 3:1) et une doublure adhésive ; ça assure une étanchéité parfaite. Les matériaux comptent aussi : du cuivre étamé pour l'intérieur du connecteur, c'est mieux que du laiton ou de l'aluminium qui peuvent s'oxyder ou se fissurer avec le temps.

Regardez si les connecteurs sont certifiés par des organismes reconnus comme UL ou CE. Ça donne une indication sur leur fiabilité. Et franchement, lire les avis des autres utilisateurs en ligne, ça peut vraiment aider à éviter les mauvaises surprises. Une connexion électrique bien faite, c'est une tranquillité d'esprit assurée.

Pour choisir le meilleur connecteur de jonction, il faut penser à quelques détails importants. Imaginez que vous construisez quelque chose : vous voulez que toutes les pièces s'assemblent bien et restent solides. C'est pareil pour les fils électriques. Il faut s'assurer que les connexions sont sûres pour éviter les problèmes. Pensez à la taille des fils, à l'endroit où ils seront installés et à la facilité de les connecter. Une bonne connexion, c'est comme une poignée de main solide entre vos fils. Si vous cherchez les bons outils pour que tout fonctionne parfaitement, jetez un œil à notre sélection sur notre site web. Nous avons tout ce qu'il vous faut pour faire un travail propre et sûr.

Pour finir, un mot sur le choix du bon connecteur

Voilà, on a fait le tour des différents types de connecteurs et de ce qu'il faut regarder avant de se lancer. C'est vrai qu'il y a pas mal de choses à prendre en compte, entre le type de fil, l'endroit où ça va être installé, et même les outils qu'on a sous la main. Mais franchement, prendre le temps de bien choisir, ça évite des soucis plus tard. Une connexion bien faite, c'est une installation qui dure et qui est sûre. Alors, n'hésitez pas à investir un peu plus dans des connecteurs de qualité pour les points importants, ça vaut vraiment le coup. Avec un peu de pratique, vous verrez, ça devient plus simple de faire les bons choix.

Questions Fréquemment Posées

Quel est le type de connecteur le plus simple pour relier deux fils électriques à la maison ?

Pour les travaux électriques à la maison, surtout dans des endroits secs, les connecteurs à visser, aussi appelés serre-fils, sont super pratiques. Il suffit de dénuder les fils, de les torsader ensemble, puis de les visser dedans. Ils sont parfaits pour connecter des fils de lumières ou des prises.

Comment choisir un connecteur si ma connexion va être dehors ou dans un endroit humide ?

Si ta connexion électrique doit résister à l'eau ou à l'humidité, comme dehors ou dans une voiture, il faut choisir des connecteurs spéciaux. Les connecteurs thermorétractables sont idéaux. Ils ont une sorte de gaine qui se rétracte avec de la chaleur pour bien sceller la connexion et empêcher l'eau d'entrer. Certains ont même de la soudure à l'intérieur pour une protection maximale !

Est-ce que la marque du connecteur est vraiment importante ?

Oui, la marque peut faire une grosse différence ! Les marques connues utilisent souvent de meilleurs matériaux, comme du cuivre étamé pour l'intérieur, ce qui conduit mieux l'électricité et ne rouille pas facilement. Les connecteurs de bonne qualité sont aussi testés pour être sûrs et durables, ce qui évite les problèmes plus tard. Mieux vaut dépenser un peu plus pour être tranquille !
